MT6825是MagnTek推出的第三代磁性角度编码器芯片， 基于各向异性磁阻（AMR）技术和专有的信号处理技术实现0~360°的绝对角度测量。该芯片由一对AMR惠斯通电桥和信号处理ASIC电路组成。随着平行于芯片表面的磁场的旋转，芯片会输出相应的经过编码的角度信号，信号延时低至2us以内，同时用户还可以通过高速SPI接口读取芯片内部计算的角度数据。

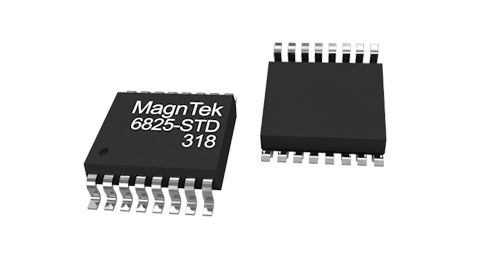

相比于传统霍尔传感器，AMR角度传感器由于工作在饱和区，降低了对磁场的要求，客户安装更容易。MT6825提供TSSOP-16封装，可同时输出ABZ，UVW和SPI信号，广泛适用于各类电机位置反馈控制、转动控制等消费和工业领域。
• 工作电压(V)：3.0~5.0
• 工作温度 (℃)：-40~125
• 系统延时(匀速)：<2us
• 最高支持转速：<25,000转/分钟
• ABZ增量输出：1~4096线任意可编程
• UVW增量输出：1~16对极任意可编程
• PWM输出：12bit
• 绝对值角度：18bit
• 通信接口：3线SPI/4线SPI
• 封装：TSSOP-16
类别
名称
日期
类别：
文档
名称：
产品单页
日期：
2024.12.16
类别：
工具
名称：
安装指南
日期：
2024.12.16
类别：
工具
名称：
产品应用
日期：
2024-12-16
类别：
工具
名称：
产品应用
日期：
2024-12-16
类别：
工具
名称：
PB009-MT6816CT上位机软件
日期：
2025-01-21
类别：
文档
名称：
PB009-MT6816CT软硬件使用说明
日期：
2025-01-21
>
>
